Passanti per elettrodi

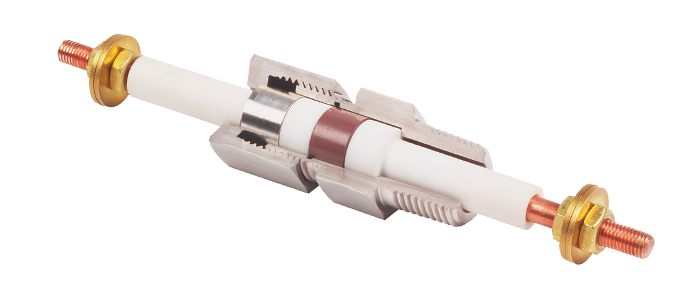

Questi passanti di tenuta in pressione o vuoto sono forniti con un elettrodo singolo completo e sono adatte per il passaggio elettrico di elevate potenze ed elevate tensioni di alimentazione con varie misure di elettrodi. I raccordi standard sono forniti con elettrodi in rame premontati con il serraggio già effettuato, pronti per l’installazione. (Sono disponibili a richiesta raccordi con elettrodi in Nickel o acciaio inossidabile). Si possono anche richiedere non stretti e senza l’elettrodo. Ne esistono due tipi. Il primo utilizza i nostri materiali di tenuta morbidi e isolatori in ceramica per uso fino a 2000 V DC e max 200 A. I materiali di tenuta possono essere sostituiti in un secondo tempo in caso di smontaggio. Il secondo tipo ha una tenuta con un unico elemento in PTFE e un isolatore adatto per 8000 V DC e max 200 A. Una breve guida è riportata sotto per facilitare la scelta del tipo di elemento di tenuta più adatto al proprio caso.
Tipo di materiale:
Neoprene – (verde) – Intervallo di temperature: da -40°C a 90°C Ha la stessa elasticità della gomma naturale ma una migliore resistenza all’olio, al petrolio, all’ozono, all’umidità e al calore. Eccellente memoria fisica in applicazioni con cicli termici, moderata resistività elettrica. Riutilizzabile in molti casi.
Viton – (marrone) – Intervallo di temperature: da -40°C a 225°C Mantiene le sue proprietà meccaniche a temperatura elevata. Resistente all’olio, ai solventi, benzine e prodotti chimici industriali corrosivi. Riutilizzabile in molti casi.
PTFE – (bianco) – Intervallo di temperature: da -200°C a 250°C Minima permeabilità ai gas. Autolubrificante. Resiste all’aderenza di materiale estraneo. Riutilizzabile in molti casi.
Lava – (grigio) – Intervallo di temperature: da -200°C a 380°C Basso coefficiente termico, buona resistività elettrica. Si polverizza sotto l’effetto della pressione. È leggermente permeabile ai gas leggeri e al vapore. Non adatto in caso di vuoto. Non riutilizzabile. Una versione con elettrodi in acciaio inox per uso fino a 870°C è disponibile su richiesta, non esitate a contattarci per ulteriori informazioni.
Sono disponibili anche altri materiali di tenuta come il Grafoil e il nitruro di boro. Si prega di contattarci per assistenza nella scelta del corretto materiale.
- Serve per la tenuta di un singolo elettrodo
- Per uso in gas o ambienti non conduttori
- Adatto per applicazioni con pressione fino a 690 bar secondo il modello scelto
- Ideali in applicazioni sotto vuoto, con pressioni fino a 6,67x10-4 Pa (6,67 x 10-6 mbar) per passanti con Neoprene, Viton o PTFE. Il Lava non è consigliato per uso con il vuoto.
- Gli elettrodi hanno una filettatura conica e sono fissati con due dadi e rondella a ciascuna estremità per il collegamento di cavi tramite capicorda
- I nostri raccordi mantengono l’integrità della tenuta nel punto di passaggio
- Utilizzano la tecnologia della “tenuta morbida” che consente alle sonde di essere spostate, rimosse e sostituite durante l’installazione senza subire deformazioni.
- Applicazioni che richiedono passaggio di potenza si riscontrano con successo
in numerosi settori industriali quali forni a vuoto, autoclavi, trasformatori e passanti d alta tensione nei serbatoi di reattori
- I costi complessivi sono spesso inferiori rispetto a quelli di altre tecniche di tenuta, grazie alla riduzione dei tempi d’installazione e di fermo e del costo dei pezzi di ricambio
- I limiti di pressione sono indicati nella tabella a fianco, riferiti a 20°C con una barra in acciaio inossidabile come elemento. Attenzione: questi passanti devono essere installati da personale qualificato secondo le vigenti norme di tutela della salute e della sicurezza e con riferimento agli usi sul lavoro sicuro.
- Raccordi filettati in acciaio inossidabile sono disponibili come accessori
- Tutti i passanti sono lubrificati prima della partenza. Una confezione da 10 ml di lubrificante può essere acquistata per ripetere la lubrificazione delle parti interessate in un momento successivo
- Passanti con dimensioni diverse sono disponibili a richiesta
- Corpo (e sede ove applicabile) in acciaio inossidabile AISI 316L. Bussola interna e ghiera di chiusura in AISI 303 o 304; isolatori in Allumina
- Ulteriori dettagli sono disponibili a richiesta
Sono disponibili i seguenti tipi:
| Codice Art. |
Descrizione |
1 - 9
|
10 - 19
|
20+
|
Acquista |
| 941-657 |
40A (Corrente max) - 1/4" BSPT - 550 bar |
148,00 € |
135,00 € |
123,00 € |
Aggiungi
|
| 941-663 |
95A (Corrente max) - 1/2" BSPT – 400 bar |
205,00 € |
187,00 € |
171,00 € |
Aggiungi
|
| 941-672 |
200A (Corrente max) - 3/4" BSPT - 150 bar |
328,00 € |
299,00 € |
274,00 € |
Aggiungi
|
| 940-657 |
40A (Corrente max) - 1/4" NPT - 550 bar |
148,00 € |
135,00 € |
123,00 € |
Aggiungi
|
| 940-663 |
95A (Corrente max) - 1/2" NPT – 400 bar |
205,00 € |
187,00 € |
171,00 € |
Aggiungi
|
| 940-672 |
200A (Corrente max) - 3/4" NPT - 150 bar |
328,00 € |
299,00 € |
274,00 € |
Aggiungi
|
| Codice Art. |
Descrizione |
1 - 9
|
10 - 19
|
20+
|
Acquista |
| 941-683 |
40A (Corrente max) - 1/4" BSPT - 350 bar |
148,00 € |
135,00 € |
123,00 € |
Aggiungi
|
| 941-689 |
95A (Corrente max) - 1/2" BSPT – 150 bar |
205,00 € |
187,00 € |
171,00 € |
Aggiungi
|
| 941-698 |
200A (Corrente max) - 3/4" BSPT - 150 bar |
328,00 € |
299,00 € |
274,00 € |
Aggiungi
|
| 940-683 |
40A (Corrente max) - 1/4" NPT - 350 bar |
148,00 € |
135,00 € |
123,00 € |
Aggiungi
|
| 940-689 |
95A (Corrente max) - 1/2" NPT – 150 bar |
205,00 € |
187,00 € |
171,00 € |
Aggiungi
|
| 940-698 |
200A (Corrente max) - 3/4" NPT - 150 bar |
328,00 € |
299,00 € |
274,00 € |
Aggiungi
|
| Codice Art. |
Descrizione |
1 - 9
|
10 - 19
|
20+
|
Acquista |
| 941-729 |
40A (Corrente max) - 1/4" BSPT - 600 bar |
148,00 € |
135,00 € |
123,00 € |
Aggiungi
|
| 941-735 |
95A (Corrente max) - 1/2" BSPT – 450 bar |
205,00 € |
187,00 € |
171,00 € |
Aggiungi
|
| 941-744 |
200A (Corrente max) - 3/4" BSPT - 200 bar |
328,00 € |
299,00 € |
274,00 € |
Aggiungi
|
| 940-729 |
40A (Corrente max) - 1/4" NPT - 600 bar |
148,00 € |
135,00 € |
123,00 € |
Aggiungi
|
| 940-735 |
95A (Corrente max) - 1/2" NPT – 450 bar |
205,00 € |
187,00 € |
171,00 € |
Aggiungi
|
| 940-744 |
200A (Corrente max) - 3/4" NPT - 200 bar |
328,00 € |
299,00 € |
274,00 € |
Aggiungi
|
| Codice Art. |
Descrizione |
1 - 9
|
10 - 19
|
20+
|
Acquista |
| 941-755 |
40A (Corrente max) - 1/4" BSPT - 80 bar |
148,00 € |
135,00 € |
123,00 € |
Aggiungi
|
| 941-761 |
95A (Corrente max) - 1/2" BSPT - 80 bar |
205,00 € |
187,00 € |
171,00 € |
Aggiungi
|
| 941-767 |
200A (Corrente max) - 3/4" BSPT - 40 bar |
328,00 € |
299,00 € |
274,00 € |
Aggiungi
|
| 940-755 |
40A (Corrente max) - 1/4" NPT - 80 bar |
148,00 € |
135,00 € |
123,00 € |
Aggiungi
|
| 940-761 |
95A (Corrente max) - 1/2" NPT - 80 bar |
205,00 € |
187,00 € |
171,00 € |
Aggiungi
|
| 940-767 |
200A (Corrente max) - 3/4" NPT - 40 bar |
328,00 € |
299,00 € |
274,00 € |
Aggiungi
|
