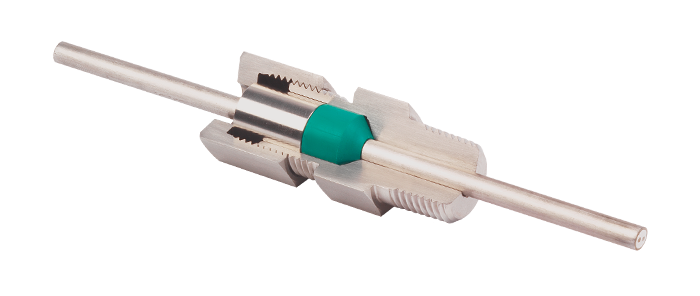

Passanti di tenuta per sensore singolo

ingrandire l'immagine
La nostra gamma di passanti di tenuta di qualità è stata specialmente progettata per quelle applicazioni in cui si ha bisogno di certezza. A seconda del materiale di tenuta prescelto, si possono raggiungere pressioni fino a 700 bar e temperature da -200°C a 870°C. Questi passanti sono adoperati per sensori o tubi singoli. Per applicazioni che richiedono il passaggio di più sensori o tubi in un unico passante, proponiamo un passante multiplo in queste pagine. Sono disponibili vari materiali di tenuta, e una breve guida è riportata sotto per facilitare la scelta del tipo più adatto al proprio caso.
Tipo di materiale:
Neoprene (verde) – Intervallo di temperature: da -40°C a 90°C
Ha la stessa elasticità della gomma naturale ma una migliore resistenza all’olio, al petrolio, all’ozono, all’umidità e al calore. Eccellente memoria fisica in applicazioni con cicli termici, moderata resistività elettrica. Riutilizzabile in molti casi.
Viton (marrone) – Intervallo di temperature: da -40°C a 225°C
Mantiene le sue proprietà meccaniche a temperatura elevata. Resistente all’olio, ai solventi, benzine e prodotti chimici industriali corrosivi. Riutilizzabile in molti casi.
PTFE (bianco) – Intervallo di temperature: da -200°C a 250°C
Minima permeabilità ai gas. Autolubrificante. Resiste all’aderenza di materiale estraneo. Riutilizzabile in molti casi.
Lava – (grigio) – Intervallo di temperature: da -200°C a 870°C
Basso coefficiente termico, buona resistività elettrica. Si polverizza sotto l’effetto della pressione. È leggermente permeabile ai gas leggeri e al vapore. Non adatto in caso di vuoto. Non riutilizzabile.
Sono disponibili anche altri materiali di tenuta come il GraftiteTM . Si prega di contattarci per assistenza nella scelta del corretto materiale.
  • Servono nei casi in cui una sonda o un sensore deve attraversare una parete con pressione o ambienti diversi
  • Ideali in applicazioni sotto vuoto, con pressioni fino a 6,67x10-4 Pa (6,67 x 10-6 mbar) per passanti con Neoprene, Viton o PTFE. Il materiale Lava non è consigliato per uso con il vuoto.
  • I nostri raccordi mantengono l’integrità della tenuta nel punto di passaggio
  • Utilizzano la tecnologia della “tenuta morbida” che consente alle sonde di essere spostate, rimosse e sostituite durante l’installazione senza subire deformazioni.
  • Applicazioni che richiedono tenuta di pressione, vuoto o ambientale sono state risolte in numerosi settori industriali quali il controllo di processo, la produzione di energia, il campo farmaceutico, la produzione di semiconduttori o di acciaio
  • I costi complessivi sono spesso inferiori rispetto a quelli di altre tecniche di tenuta, grazie alla riduzione dei tempi d’installazione e di fermo e del costo dei pezzi di ricambio
  • I limiti di pressione sono indicati nella tabella a fianco, riferiti a 20°C con una barra in acciaio inossidabile come elemento. Attenzione: questi passanti devono essere installati da personale qualificato secondo le vigenti norme di tutela della salute e della sicurezza e con riferimento agli usi sul lavoro sicuro.
  • Riduzioni filettate in acciaio inossidabile sono disponibili come accessori
  • Tutti i passanti sono lubrificati prima della spedizione. È disponibile una confezione di lubrificante per una singola applicazione sui filetti e sugli altri elementi in un secondo tempo
  • Passanti con dimensioni o filettature diverse come gas conica, gas cilindrica, metrica o ISO sono disponibili a richiesta
  • Corpo (e sede ove applicabile) in acciaio inossidabile AISI 316L. Bussola interna e ghiera di chiusura in AISI 303 o 304
  • Ulteriori dettagli e misure sono disponibili su richiesta
Sono disponibili i seguenti tipi:
Passante con Neoprene – per temperature da -40°C a 90°C
Codice Art. Descrizione 1 - 9 10 - 19 20+ Acquista
941-102 1.0mm diametro - 1/8" BSPT - 350 bar 24,00 € 22,00 € 20,10 € Aggiungi
941-105 1.5mm diametro - 1/8" BSPT - 500 bar 24,00 € 22,00 € 20,10 € Aggiungi
941-108 3.0mm diametro - 1/8" BSPT - 350 bar 24,00 € 22,00 € 20,10 € Aggiungi
941-111 3.0mm diametro - 1/4" BSPT - 550 bar 39,60 € 36,00 € 33,10 € Aggiungi
941-114 6.0mm diametro - 1/4" BSPT - 450 bar 39,60 € 36,00 € 33,10 € Aggiungi
941-117 6.0mm diametro - 1/2" BSPT - 550 bar 67,00 € 63,00 € 57,00 € Aggiungi
941-120 8.0mm diametro - 1/2" BSPT - 300 bar 67,00 € 63,00 € 57,00 € Aggiungi
940-102 1.0mm diametro - 1/8" NPT - 350 bar 24,00 € 22,00 € 20,10 € Aggiungi
940-105 1.5mm diametro - 1/8" NPT - 500 bar 24,00 € 22,00 € 20,10 € Aggiungi
940-108 3.0mm diametro - 1/8" NPT - 350 bar 24,00 € 22,00 € 20,10 € Aggiungi
940-111 3.0mm diametro - 1/4" NPT - 550 bar 39,60 € 36,00 € 33,10 € Aggiungi
940-114 6.0mm diametro - 1/4" NPT - 450 bar 39,60 € 36,00 € 33,10 € Aggiungi
940-117 6.0mm diametro - 1/2" NPT - 550 bar 67,00 € 63,00 € 57,00 € Aggiungi
940-120 8.0mm diametro - 1/2" NPT - 300 bar 67,00 € 63,00 € 57,00 € Aggiungi
940-930 Flangia KF40-150 saldata sul raccordo (non incluso) 46,70 € 42,60 € 39,10 € Aggiungi
940-935 Flangia KF25-100 saldata sul raccordo (non incluso) 46,70 € 42,60 € 39,10 € Aggiungi
941-910 Riduzione da 1/8”BSPT a 1/4”BSPT 8,30 € 7,60 € 6,90 € Aggiungi
941-915 Riduzione da 1/8"BSPT a 1/2"BSPT 12,30 € 11,20 € 10,30 € Aggiungi
941-920 Riduzione da 1/4"BSPT a 1/2"BSPT 15,70 € 14,40 € 13,20 € Aggiungi
941-925 Riduzione da 1/2"BSPT a 3/4"BSPT 21,50 € 19,70 € 18,10 € Aggiungi
940-910 Riduzione da 1/8”NPT a 1/4”NPT 9,90 € 9,10 € 8,30 € Aggiungi
940-915 Riduzione da 1/8"NPT a 1/2"NPT 14,80 € 13,50 € 12,50 € Aggiungi
940-920 Riduzione da 1/4"NPT a 1/2"NPT 18,90 € 17,40 € 15,90 € Aggiungi
940-925 Riduzione da 1/2"NPT a 3/4"NPT 26,10 € 23,90 € 21,90 € Aggiungi
941-950 Adattatore da 1/8” gas con. (M) a 1/4" ” gas cil. (F) 9,20 € 8,40 € 7,80 € Aggiungi
941-955 Adaptor Bush 1/8" gas con. (M) to 1/2" gas cil. (F) 13,70 € 12,50 € 11,40 € Aggiungi
941-960 Adaptor Bush 1/4" gas con. (M) to 1/2" gas cil. (F) 17,80 € 16,20 € 14,90 € Aggiungi
941-965 Adaptor Bush 1/2" gas con. (M) to 3/4" gas cil. (F) 24,20 € 22,20 € 20,30 € Aggiungi
940-950 Adattatore da 1/8” NPT con. (M) a 1/4" ” NPT cil. (F) 9,20 € 8,40 € 7,80 € Aggiungi
940-955 Adaptor Bush 1/8" NPT con. (M) to 1/2" NPT cil. (F) 13,70 € 12,50 € 11,40 € Aggiungi
940-960 Adaptor Bush 1/4" NPT con. (M) to 1/2" NPT cil. (F) 17,80 € 16,20 € 14,90 € Aggiungi
940-965 Adaptor Bush 1/2" NPT con. (M) to 3/4" NPT cil. (F) 24,20 € 22,20 € 20,30 € Aggiungi
940-900 Lubrificante – confezione da 10 ml 7,50 € 6,80 € 6,30 € Aggiungi
Passante con Viton – per temperature da -40°C a 225°C
Codice Art. Descrizione 1 - 9 10 - 19 20+ Acquista
941-140 1.0mm diametro - 1/8" BSPT - 350 bar 24,00 € 22,00 € 20,10 € Aggiungi
941-143 1.5mm diametro - 1/8" BSPT - 500 bar 24,00 € 22,00 € 20,10 € Aggiungi
941-146 3.0mm diametro - 1/8" BSPT - 550 bar 24,00 € 22,00 € 20,10 € Aggiungi
941-149 3.0mm diametro - 1/4" BSPT - 700 bar 39,60 € 36,00 € 33,10 € Aggiungi
941-152 6.0mm diametro - 1/4" BSPT - 700 bar 39,60 € 36,00 € 33,10 € Aggiungi
941-155 6.0mm diametro - 1/2" BSPT - 550 bar 67,00 € 63,00 € 57,00 € Aggiungi
941-158 8.0mm diametro - 1/2" BSPT - 450 bar 67,00 € 63,00 € 57,00 € Aggiungi
941-161 12.7mm (1/2") diametro - 3/4" BSPT - 200 bar 133,00 € 121,00 € 111,00 € Aggiungi
941-164 15.9mm (3/4") diametro - 3/4" BSPT - 150 bar 133,00 € 121,00 € 111,00 € Aggiungi
940-140 1.0mm diametro - 1/8" NPT - 350 bar 24,00 € 22,00 € 20,10 € Aggiungi
940-143 1.5mm diametro - 1/8" NPT - 500 bar 24,00 € 22,00 € 20,10 € Aggiungi
940-146 3.0mm diametro - 1/8" NPT - 550 bar 24,00 € 22,00 € 20,10 € Aggiungi
940-149 3.0mm diametro - 1/4" NPT - 700 bar 39,60 € 36,00 € 33,10 € Aggiungi
940-152 6.0mm diametro - 1/4" NPT - 700 bar 39,60 € 36,00 € 33,10 € Aggiungi
940-155 6.0mm diametro - 1/2" NPT - 550 bar 67,00 € 63,00 € 57,00 € Aggiungi
940-158 8.0mm diametro - 1/2" NPT - 450 bar 67,00 € 63,00 € 57,00 € Aggiungi
940-161 12.7mm (1/2") diametro - 3/4" NPT - 200 bar 133,00 € 121,00 € 111,00 € Aggiungi
940-164 15.9mm (5/8") diametro - 3/4" NPT - 150 bar 133,00 € 121,00 € 111,00 € Aggiungi
940-930 Flangia KF40-150 saldata sul raccordo (non incluso) 46,70 € 42,60 € 39,10 € Aggiungi
940-935 Flangia KF25-100 saldata sul raccordo (non incluso) 46,70 € 42,60 € 39,10 € Aggiungi
941-910 Riduzione da 1/8”BSPT a 1/4”BSPT 8,30 € 7,60 € 6,90 € Aggiungi
941-915 Riduzione da 1/8"BSPT a 1/2"BSPT 12,30 € 11,20 € 10,30 € Aggiungi
941-920 Riduzione da 1/4"BSPT a 1/2"BSPT 15,70 € 14,40 € 13,20 € Aggiungi
941-925 Riduzione da 1/2"BSPT a 3/4"BSPT 21,50 € 19,70 € 18,10 € Aggiungi
940-910 Riduzione da 1/8”NPT a 1/4”NPT 9,90 € 9,10 € 8,30 € Aggiungi
940-915 Riduzione da 1/8"NPT a 1/2"NPT 14,80 € 13,50 € 12,50 € Aggiungi
940-920 Riduzione da 1/4"NPT a 1/2"NPT 18,90 € 17,40 € 15,90 € Aggiungi
940-925 Riduzione da 1/2"NPT a 3/4"NPT 26,10 € 23,90 € 21,90 € Aggiungi
941-950 Adattatore da 1/8” gas con. (M) a 1/4" ” gas cil. (F) 9,20 € 8,40 € 7,80 € Aggiungi
941-955 Adaptor Bush 1/8" gas con. (M) to 1/2" gas cil. (F) 13,70 € 12,50 € 11,40 € Aggiungi
941-960 Adaptor Bush 1/4" gas con. (M) to 1/2" gas cil. (F) 17,80 € 16,20 € 14,90 € Aggiungi
941-965 Adaptor Bush 1/2" gas con. (M) to 3/4" gas cil. (F) 24,20 € 22,20 € 20,30 € Aggiungi
940-950 Adattatore da 1/8” NPT con. (M) a 1/4" ” NPT cil. (F) 9,20 € 8,40 € 7,80 € Aggiungi
940-955 Adaptor Bush 1/8" NPT con. (M) to 1/2" NPT cil. (F) 13,70 € 12,50 € 11,40 € Aggiungi
940-960 Adaptor Bush 1/4" NPT con. (M) to 1/2" NPT cil. (F) 17,80 € 16,20 € 14,90 € Aggiungi
940-965 Adaptor Bush 1/2" NPT con. (M) to 3/4" NPT cil. (F) 24,20 € 22,20 € 20,30 € Aggiungi
940-900 Lubrificante – confezione da 10 ml 7,50 € 6,80 € 6,30 € Aggiungi
Passante con PTFE – per temperature da -200°C a 250°C
Codice Art. Descrizione 1 - 9 10 - 19 20+ Acquista
941-184 1.0mm diametro - 1/16" BSPT - 200 bar 58,00 € 52,00 € 47,10 € Aggiungi
941-187 1.0mm diametro - 1/8" BSPT - 200 bar 24,00 € 22,00 € 20,10 € Aggiungi
941-190 1.5mm diametro - 1/16" BSPT - 150 bar 58,00 € 52,00 € 47,10 € Aggiungi
941-193 1.5mm diametro - 1/8" BSPT - 150 bar 24,00 € 22,00 € 20,10 € Aggiungi
941-196 3.0mm diametro - 1/8" BSPT - 100 bar 24,00 € 22,00 € 20,10 € Aggiungi
941-199 3.0mm diametro - 1/4" BSPT - 250 bar 24,00 € 22,00 € 20,10 € Aggiungi
941-202 6.0mm diametro - 1/4" BSPT - 150 bar 39,60 € 36,00 € 33,10 € Aggiungi
941-205 6.0mm diametro - 1/2" BSPT - 200 bar 67,00 € 63,00 € 57,00 € Aggiungi
941-208 8.0mm diametro - 1/2" BSPT - 150 bar 67,00 € 63,00 € 57,00 € Aggiungi
941-211 12.7mm (1/2") diametro - 3/4" BSPT - 75 bar 133,00 € 121,00 € 111,00 € Aggiungi
941-214 15.9mm (5/8") diametro - 3/4" BSPT - 75 bar 133,00 € 121,00 € 111,00 € Aggiungi
941-217 21.3mm diametro (1/2" pipe) - 1" BSPT - 75 bar 401,00 € 366,00 € 335,00 € Aggiungi
940-184 1.0mm diametro - 1/16" NPT - 200 bar 58,00 € 52,00 € 47,20 € Aggiungi
940-187 1.0mm diametro - 1/8" NPT - 200 bar 24,20 € 22,20 € 20,30 € Aggiungi
940-190 1.5mm diametro - 1/16" NPT - 150 bar 58,00 € 52,00 € 47,20 € Aggiungi
940-193 1.5mm diametro - 1/8" NPT - 150 bar 24,00 € 22,00 € 20,10 € Aggiungi
940-196 3.0mm diametro - 1/8" NPT - 100 bar 24,00 € 22,00 € 20,10 € Aggiungi
940-199 3.0mm diametro - 1/4" NPT - 250 bar 39,60 € 36,00 € 33,10 € Aggiungi
940-202 6.0mm diametro - 1/4" NPT - 150 bar 39,60 € 36,00 € 33,10 € Aggiungi
940-205 6.0mm diametro - 1/2" NPT - 200 bar 67,00 € 63,00 € 57,00 € Aggiungi
940-208 8.0mm diametro - 1/2" NPT - 150 bar 67,00 € 63,00 € 57,00 € Aggiungi
940-211 12.7mm (1/2") diametro - 3/4" NPT - 75 bar 133,00 € 121,00 € 111,00 € Aggiungi
940-214 15.9mm (5/8") diametro - 3/4" NPT - 75 bar 133,00 € 121,00 € 111,00 € Aggiungi
940-217 21.3mm diametro (1/2" pipe) - 1" NPT - 75 bar 401,00 € 366,00 € 335,00 € Aggiungi
940-930 Flangia KF40-150 saldata sul raccordo (non incluso) 46,70 € 42,60 € 39,10 € Aggiungi
940-935 Flangia KF25-100 saldata sul raccordo (non incluso) 46,70 € 42,60 € 39,10 € Aggiungi
941-910 Riduzione da 1/8”BSPT a 1/4”BSPT 8,30 € 7,60 € 6,90 € Aggiungi
941-915 Riduzione da 1/8"BSPT a 1/2"BSPT 12,30 € 11,20 € 10,30 € Aggiungi
941-920 Riduzione da 1/4"BSPT a 1/2"BSPT 15,70 € 14,40 € 13,20 € Aggiungi
941-925 Riduzione da 1/2"BSPT a 3/4"BSPT 21,50 € 19,70 € 18,10 € Aggiungi
940-910 Riduzione da 1/8”NPT a 1/4”NPT 9,90 € 9,10 € 8,30 € Aggiungi
940-915 Riduzione da 1/8"NPT a 1/2"NPT 14,80 € 13,50 € 12,50 € Aggiungi
940-920 Riduzione da 1/4"NPT a 1/2"NPT 18,90 € 17,40 € 15,90 € Aggiungi
940-925 Riduzione da 1/2"NPT a 3/4"NPT 26,10 € 23,90 € 21,90 € Aggiungi
941-950 Adattatore da 1/8” gas con. (M) a 1/4" ” gas cil. (F) 9,20 € 8,40 € 7,80 € Aggiungi
941-955 Adaptor Bush 1/8" gas con. (M) to 1/2" gas cil. (F) 13,70 € 12,50 € 11,40 € Aggiungi
941-960 Adaptor Bush 1/4" gas con. (M) to 1/2" gas cil. (F) 17,80 € 16,20 € 14,90 € Aggiungi
941-965 Adaptor Bush 1/2" gas con. (M) to 3/4" gas cil. (F) 24,20 € 22,20 € 20,30 € Aggiungi
940-950 Adattatore da 1/8” NPT con. (M) a 1/4" ” NPT cil. (F) 9,20 € 8,40 € 7,80 € Aggiungi
940-955 Adaptor Bush 1/8" NPT con. (M) to 1/2" NPT cil. (F) 13,70 € 12,50 € 11,40 € Aggiungi
940-960 Adaptor Bush 1/4" NPT con. (M) to 1/2" NPT cil. (F) 17,80 € 16,20 € 14,90 € Aggiungi
940-965 Adaptor Bush 1/2" NPT con. (M) to 3/4" NPT cil. (F) 24,20 € 22,20 € 20,30 € Aggiungi
940-900 Lubrificante – confezione da 10 ml 7,50 € 6,80 € 6,30 € Aggiungi
Passante con Lava – per temperature da -200°C a 870°C
Codice Art. Descrizione 1 - 9 10 - 19 20+ Acquista
941-242 1.5mm diametro - 1/8" BSPT - 550 bar 24,00 € 22,00 € 20,10 € Aggiungi
941-245 3.0mm diametro - 1/8" BSPT - 450 bar 24,00 € 22,00 € 20,10 € Aggiungi
941-248 3.0mm diametro - 1/4" BSPT - 700 bar 39,60 € 36,00 € 33,10 € Aggiungi
941-251 6.0mm diametro - 1/4" BSPT - 700 bar 39,60 € 36,00 € 33,10 € Aggiungi
941-254 6.0mm diametro - 1/2" BSPT - 700 bar 67,00 € 63,00 € 57,00 € Aggiungi
941-257 8.0mm diametro - 1/2" BSPT - 700 bar 67,00 € 63,00 € 57,00 € Aggiungi
941-260 12.7mm (1/2") diametro - 3/4" BSPT - 400 bar 133,00 € 121,00 € 111,00 € Aggiungi
941-263 15.9mm (5/8") diametro - 3/4" BSPT - 300 bar 133,00 € 121,00 € 111,00 € Aggiungi
940-242 1.5mm diametro - 1/8" NPT - 550 bar 24,00 € 22,00 € 20,10 € Aggiungi
940-245 3.0mm diametro - 1/8" NPT - 450 bar 24,00 € 22,00 € 20,10 € Aggiungi
940-248 3.0mm diametro - 1/4" NPT - 700 bar 39,60 € 36,00 € 33,10 € Aggiungi
940-251 6.0mm diametro - 1/4" NPT - 700 bar 39,60 € 36,00 € 33,10 € Aggiungi
940-254 6.0mm diametro - 1/2" NPT - 700 bar 67,00 € 63,00 € 57,00 € Aggiungi
940-257 8.0mm diametro - 1/2" NPT - 700 bar 67,00 € 63,00 € 57,00 € Aggiungi
940-260 12.7mm (1/2") diametro - 3/4" NPT - 400 bar 133,00 € 121,00 € 111,00 € Aggiungi
940-263 15.9mm (5/8") diametro - 3/4" NPT - 300 bar 133,00 € 121,00 € 111,00 € Aggiungi
940-930 Flangia KF40-150 saldata sul raccordo (non incluso) 46,70 € 42,60 € 39,10 € Aggiungi
940-935 Flangia KF25-100 saldata sul raccordo (non incluso) 46,70 € 42,60 € 39,10 € Aggiungi
941-910 Riduzione da 1/8”BSPT a 1/4”BSPT 8,30 € 7,60 € 6,90 € Aggiungi
941-915 Riduzione da 1/8"BSPT a 1/2"BSPT 12,30 € 11,20 € 10,30 € Aggiungi
941-920 Riduzione da 1/4"BSPT a 1/2"BSPT 15,70 € 14,40 € 13,20 € Aggiungi
941-925 Riduzione da 1/2"BSPT a 3/4"BSPT 21,50 € 19,70 € 18,10 € Aggiungi
940-910 Riduzione da 1/8”NPT a 1/4”NPT 9,90 € 9,10 € 8,30 € Aggiungi
940-915 Riduzione da 1/8"NPT a 1/2"NPT 14,80 € 13,50 € 12,50 € Aggiungi
940-920 Riduzione da 1/4"NPT a 1/2"NPT 18,90 € 17,40 € 15,90 € Aggiungi
940-925 Riduzione da 1/2"NPT a 3/4"NPT 26,10 € 23,90 € 21,90 € Aggiungi
941-950 Adattatore da 1/8” gas con. (M) a 1/4" ” gas cil. (F) 9,20 € 8,40 € 7,80 € Aggiungi
941-955 Adaptor Bush 1/8" gas con. (M) to 1/2" gas cil. (F) 13,70 € 12,50 € 11,40 € Aggiungi
941-960 Adaptor Bush 1/4" gas con. (M) to 1/2" gas cil. (F) 17,80 € 16,20 € 14,90 € Aggiungi
941-965 Adaptor Bush 1/2" gas con. (M) to 3/4" gas cil. (F) 24,20 € 22,20 € 20,30 € Aggiungi
940-950 Adattatore da 1/8” NPT con. (M) a 1/4" ” NPT cil. (F) 9,20 € 8,40 € 7,80 € Aggiungi
940-955 Adaptor Bush 1/8" NPT con. (M) to 1/2" NPT cil. (F) 13,70 € 12,50 € 11,40 € Aggiungi
940-960 Adaptor Bush 1/4" NPT con. (M) to 1/2" NPT cil. (F) 17,80 € 16,20 € 14,90 € Aggiungi
940-965 Adaptor Bush 1/2" NPT con. (M) to 3/4" NPT cil. (F) 24,20 € 22,20 € 20,30 € Aggiungi
940-900 Lubrificante – confezione da 10 ml 7,50 € 6,80 € 6,30 € Aggiungi
