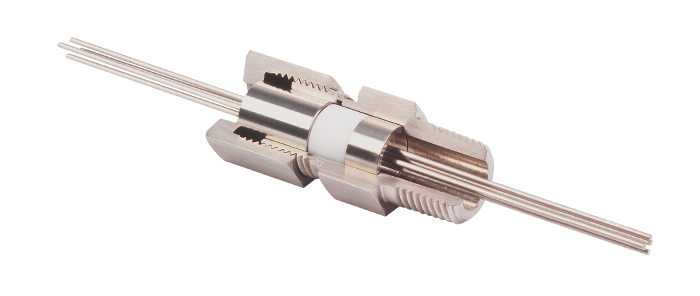

La nostra gamma di passanti di tenuta di qualità è stata specialmente progettata per quelle applicazioni in cui si ha bisogno di certezza. A seconda del materiale di tenuta prescelto, si possono raggiungere pressioni fino a 700 bar e temperature da -200°C a 870°C. Questi passanti sono adoperati per sensori o tubi multipli. Per applicazioni che richiedono il passaggio di un solo sensore o tubo, proponiamo un passante singolo in queste pagine. Sono disponibili vari materiali di tenuta, e una breve guida è riportata sotto per facilitare la scelta del tipo più adatto al proprio caso.
Tipo di materiale:
Neoprene – (verde) – Intervallo di temperature: da -40°C a 90°C
Ha la stessa elasticità della gomma naturale ma una migliore resistenza all’olio, al petrolio, all’ozono, all’umidità e al calore. Eccellente memoria fisica in applicazioni con cicli termici, moderata resistività elettrica. Riutilizzabile in molti casi.
Viton – (marrone) – Intervallo di temperature: da -40°C a 225°C
Mantiene le sue proprietà meccaniche a temperatura elevata. Resistente all’olio, ai solventi, benzine e prodotti chimici industriali corrosivi. Riutilizzabile in molti casi.
PTFE – (bianco) – Intervallo di temperature: da -200°C a 250°C
Minima permeabilità ai gas. Autolubrificante. Resiste all’aderenza di materiale estraneo. Riutilizzabile in molti casi.
Lava – (grigio) – Intervallo di temperature: da -200°C a 870°C
Basso coefficiente termico, buona resistività elettrica. Si polverizza sotto l’effetto della pressione. È leggermente permeabile ai gas leggeri e al vapore. Non adatto in caso di vuoto. Non riutilizzabile.
Sono disponibili anche altri materiali di tenuta come il Grafoil e il nitruro di boro. Si prega di contattarci per assistenza nella scelta del corretto materiale.

• Servono nei casi in cui più sonde o più sensori devono attraversare una parete con pressione o ambienti diversi
• Adatto per applicazioni con pressione fino a 690 bar secondo il modello scelto
• Ideali in applicazioni sotto vuoto, con pressioni fino a 6,67x10^-4 Pa (6,67 x 10^-6 mbar) per passanti con Neoprene, Viton o PTFE. Il materiale Lava non è consigliato per uso con il vuoto.
• I nostri raccordi mantengono l’integrità della tenuta nel punto di passaggio
• Utilizzano la tecnologia della “tenuta morbida” che consente alle sonde di essere spostate, rimosse e sostituite durante l’installazione senza subire deformazioni.
• Applicazioni che richiedono tenuta di pressione, vuoto o ambientale sono state risolte in numerosi settori industriali quali il controllo di processo, la produzione di energia, il campo farmaceutico, la produzione di semiconduttori o di acciaio
• I costi complessivi sono spesso inferiori rispetto a quelli di altre tecniche di tenuta, grazie alla riduzione dei tempi d’installazione e di fermo e del costo dei pezzi di ricambio
• I limiti di pressione sono indicati nella tabella a fianco, riferiti a 20°C con una barra in acciaio inossidabile come elemento. Attenzione: questi passanti devono essere installati da personale qualificato secondo le vigenti norme di tutela della salute e della sicurezza e con riferimento agli usi sul lavoro sicuro.
• Riduzioni filettate in acciaio inossidabile sono disponibili come accessori
• Tutti i passanti sono lubrificati prima della spedizione. È disponibile una confezione di lubrificante per una singola applicazione sui filetti e sugli altri elementi in un secondo tempo
• Passanti con dimensioni o filettature diverse come gas cilindrica, gas conica e ISO sono disponibili a richiesta
• Corpo (e sede ove applicabile) in acciaio inossidabile AISI 316L. Bussola interna e ghiera di chiusura in AISI 303 o 304
• Ulteriori dettagli e misure sono disponibili a richiesta. Nota: Evitare tappi di chiusura dei fori inutilizzati per prevenire distacchi sotto l’effetto della pressione
