Passanti per fasci di conduttori per termocoppie, RTD o altri collegamenti

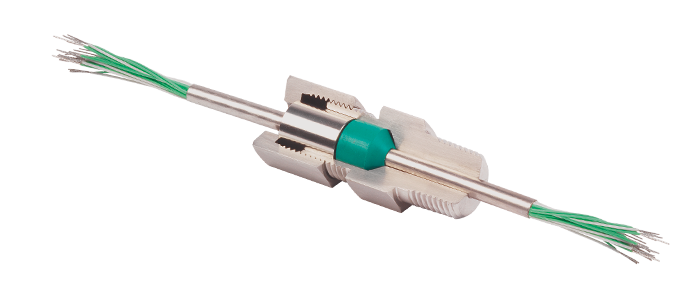

La nostra gamma di passanti comprende un particolare passante per fasci di conduttori con raccordo di tenuta. Il passante è costituito da un tubo in acciaio inossidabile a sezione decrescente foderato in PTFE contenente un fascio di 12, 24, 40 o 60 conduttori unipolari di diametro 0,5 mm isolati con PTFE per termocoppie o in rame. Il tubo rastremato è quindi montato all’interno di un passante di tenuta. I passanti per fasci di conduttori sono forniti con 600 mm di cavi da ciascun lato del passante, ma lunghezze maggiori possono essere fornite su richiesta.
Passanti a conduttori continui per termocoppie di tipo K, T, J e N (altri tipi disponibili a richiesta), termoresistenze a 2, 3, o 4 conduttori e altri fili di rame per segnali a bassa tensione
Fasci di 12, 24, 40 o 60 conduttori unipolari diametro 0,5 mm isolati in PTFE per termocoppie oppure in rame
Non serve resina epoxy né giunto sigillato
Diametro del tubo passante: Versione standard con PTFE, ma sono anche disponibili altri materiali di tenuta com Neoprene, Viton e Laca.
Adatto per applicazioni con pressione fino a 350 bar a 20°C
Tenuta: 1x10-6 cm3/s con elio a 20°C e 1 atm
Ideale per l’uso in camere da vuoto con pressioni fino a 6,67x10-4 Pa (6,67 x 10-6 mbar) con passanti a tenuta in Neoprene, Viton e PTFE. Il Lava non è consigliato per applicazioni in vuoto.
La lunghezza del tubo è normalmente di 80 o 100 mm, ma può essere modificata secondo le specifiche esigenze
Tutti i conduttori sono identificabili tramite riferimento sui due lati del passante
È disponibile un servizio di fabbricazione su misura presso il quale si possono richiedere le seguenti opzioni: altri tipi di termocoppie, altri materiali di tenuta come Neoprene, Viton o Lava, altre misure di filettatura, altre lunghezze del tubo o dei fasci di conduttori, un numero specifico di conduttori e una diversa combinazione di termocoppie e collegamenti all’interno del medessimo passante.
Temperature di utilizzo tra -40°C e 125°C
Valori elettrici massimi 100V DC e 500 Ma Corpo (e sede ove applicabile) in acciaio inossidabile AISI 316L. Bussola interna e ghiera di chiusura in AISI 303 o 304
Sono disponibili i seguenti tipi:
Codice Art.
Descrizione
1 - 9
10 - 19
20+
Acquista
941-504
6 coppie - 1/4" BSPT – 200 bar
404,00 €
370,00 €
339,00 €
Aggiungi
941-507
12 coppie - 1/4" BSPT – 150 bar
465,00 €
424,00 €
390,00 €
Aggiungi
941-510
20 coppie - 1/2" BSPT – 150 bar
573,00 €
523,00 €
477,00 €
Aggiungi
941-513
30 coppie - 1/2" BSPT – 100 bar
680,00 €
619,00 €
568,00 €
Aggiungi
940-504
6 coppie - 1/4" NPT – 200 bar
404,00 €
370,00 €
339,00 €
Aggiungi
940-507
12 coppie - 1/4" NPT – 150 bar
465,00 €
424,00 €
390,00 €
Aggiungi
940-510
20 coppie - 1/2" NPT – 150 bar
573,00 €
523,00 €
477,00 €
Aggiungi
940-513
30 coppie - 1/2" NPT – 100 bar
680,00 €
619,00 €
568,00 €
Aggiungi
Codice Art.
Descrizione
1 - 9
10 - 19
20+
Acquista
941-526
6 coppie - 1/4" BSPT – 200 bar
404,00 €
370,00 €
339,00 €
Aggiungi
941-529
12 coppie - 1/4" BSPT – 150 bar
465,00 €
424,00 €
390,00 €
Aggiungi
941-532
20 coppie - 1/2" BSPT – 150 bar
573,00 €
523,00 €
477,00 €
Aggiungi
941-535
30 coppie - 1/2" BSPT – 100 bar
680,00 €
619,00 €
568,00 €
Aggiungi
940-526
6 coppie - 1/4" NPT – 200 bar
404,00 €
370,00 €
339,00 €
Aggiungi
940-529
12 coppie - 1/4" NPT – 150 bar
465,00 €
424,00 €
390,00 €
Aggiungi
940-532
20 coppie - 1/2" NPT – 150 bar
573,00 €
523,00 €
477,00 €
Aggiungi
940-535
30 coppie - 1/2" NPT – 100 bar
680,00 €
619,00 €
568,00 €
Aggiungi
Codice Art.
Descrizione
1 - 9
10 - 19
20+
Acquista
941-552
6 coppie - 1/4" BSPT – 200 bar
404,00 €
370,00 €
339,00 €
Aggiungi
941-555
12 coppie - 1/4" BSPT – 150 bar
465,00 €
424,00 €
390,00 €
Aggiungi
941-558
20 coppie - 1/2" BSPT – 150 bar
573,00 €
523,00 €
477,00 €
Aggiungi
941-561
30 coppie - 1/2" BSPT – 100 bar
680,00 €
619,00 €
568,00 €
Aggiungi
940-552
6 coppie - 1/4" NPT – 200 bar
404,00 €
370,00 €
339,00 €
Aggiungi
940-555
12 coppie - 1/4" NPT – 150 bar
465,00 €
424,00 €
390,00 €
Aggiungi
940-558
20 coppie - 1/2" NPT – 150 bar
573,00 €
523,00 €
477,00 €
Aggiungi
940-561
30 coppie - 1/2" NPT – 100 bar
680,00 €
619,00 €
568,00 €
Aggiungi
Codice Art.
Descrizione
1 - 9
10 - 19
20+
Acquista
941-585
6 coppie - 1/4" BSPT – 200 bar
404,00 €
370,00 €
339,00 €
Aggiungi
941-588
12 coppie - 1/4" BSPT – 150 bar
465,00 €
424,00 €
390,00 €
Aggiungi
941-591
20 coppie - 1/2" BSPT – 150 bar
573,00 €
523,00 €
477,00 €
Aggiungi
941-594
30 coppie - 1/2" BSPT – 100 bar
680,00 €
619,00 €
568,00 €
Aggiungi
940-585
6 coppie - 1/4" NPT – 200 bar
404,00 €
370,00 €
339,00 €
Aggiungi
940-588
12 coppie - 1/4" NPT – 150 bar
465,00 €
424,00 €
390,00 €
Aggiungi
940-591
20 coppie - 1/2" NPT – 150 bar
573,00 €
523,00 €
477,00 €
Aggiungi
940-594
30 coppie - 1/2" NPT – 100 bar
680,00 €
619,00 €
568,00 €
Aggiungi
Codice Art.
Descrizione
1 - 9
10 - 19
20+
Acquista
941-572
12 coppie (4 Pt100 a 3 fili) - 1/4" BSPT – 200 bar
404,00 €
370,00 €
339,00 €
Aggiungi
941-575
24 coppie (8 Pt100 a 3 fili) - 1/4" BSPT – 150 bar
465,00 €
424,00 €
390,00 €
Aggiungi
941-578
40 coppie (13 Pt100 a 3 fili) - 1/2" BSPT – 150 bar
573,00 €
523,00 €
477,00 €
Aggiungi
941-581
60 coppie (20 Pt100 a 3 fili) - 1/2" BSPT – 100 bar
680,00 €
619,00 €
568,00 €
Aggiungi
940-572
12 coppie (4 Pt100 a 3 fili) - 1/4" NPT – 200 bar
404,00 €
370,00 €
339,00 €
Aggiungi
940-575
24 coppie (8 Pt100 a 3 fili) - 1/4" NPT – 150 bar
465,00 €
424,00 €
390,00 €
Aggiungi
940-578
40 coppie (13 Pt100 a 3 fili) - 1/2" NPT – 150 bar
573,00 €
523,00 €
477,00 €
Aggiungi
940-581
60 coppie (20 Pt100 a 3 fili) - 1/2" NPT – 100 bar
680,00 €
619,00 €
568,00 €
Aggiungi
Il numero massimo di Pt100 è determinato in base alla configurazione a 3 fili
